Extender KVM sur CATx – DVI-D, USB HID, audio, serial

Vous pouvez désormais bénéficier d’un contrôle KVM avec affichage numérique en haute résolution à l’endroit de votre choix !
      Les prolongateurs KVM DVI-D sur CATx vous permettent de déporter un, deux ou quatre moniteurs DVI-D ainsi que les claviers et souris USB, avec des résolutions jusqu’à 1 920 x 1 200 à 60 Hz. La compression vidéo offre des performances accrues et les couleurs sont prises en charge sur 16 ou 24 bits. Mettez en œuvre un déport vidéo jusqu’à 125 mètres sur un simple câble CATx bon marché.

Contrôle local
Chaque prolongateur comprend un ou deux ports vidéo sur le module local pour brancher un ou deux écrans de contrôle local. Pour connecter un clavier et une souris en local, le système d’exploitation du PC doit être capable de prendre en charge plusieurs claviers et souris USB.

USB HID
Comme ces prolongateurs fonctionnent avec des équipements HID USB, vous pouvez connecter des périphériques avancés compatibles HID comme des écrans tactiles, plusieurs claviers ou souris Logitech®. Le modèle ACS4204A-R2 vous permettent d’utiliser encore d’autres dispositifs HID aux fonctions étendues. En effet, ils disposent d’une seconde interface HID programmable pour accepter des écrans tactiles spéciaux, des claviers Yokogawa ou autres.

USB 2.0 transparent
Certains modèles de prolongateurs KVM DVI-D prennent aussi en charge les transferts USB 2.0 transparents jusqu’à 400 ou 480 Mbits/s. Il permettent notamment de déporter votre système avec un maximum de quatre périphériques USB 2.0 tels que des scanners, disques durs, clefs de mémoire, imprimantes, etc.

Son stéréo et interface série RS-232/V.24
Les modèles dotés de la prise en charge du son stéréo bidirectionnel et d’une interface RS-232/V.24 transparente (6 lignes) transmettent ces donnée en même temps que la vidéo. Ils permettent de profiter des alertes sonores et de la musique avec une qualité élevée, proche de celle obtenue avec un CD. Il est également possible de connecter un microphone pour renvoyer les données audio vers la station de travail. L’interface série RS-232/V.24 permet d’utiliser des écrans tactiles, des tablettes graphiques ou d’autres équipements série. Les version à double ou quadruple vidéo gèrent seulement les signaux de données (Rx, Tx, SGnd) sans supervision.

Affichage multiple
Les prolongateurs KVM DVI-D existent en version simple, double et quadruple vidéo. Choisissez un prolongateur double ou quadruple vidéo pour des application multi-écrans ; vous économiserez ainsi de l’argent et gagnerez de la place !

Montage en baie 19" et sur rail DIN
Ces prolongateurs s’intègrent aisément en baie 19". Le kit de montage 19" optionnel reçoit jusqu’à quatre émetteurs sur une hauteur de 1U seulement. Au lieu d’alimenter chaque boîtier avec l’adaptateur secteur fourni, vous pouvez équiper le kit d’une alimentation ACS2009A-PS (capable d’alimenter quater boîtiers) et d’un maximum de trois émetteurs.
      En milieu industriel, il est possible de monter les prolongateurs sur un rail DIN (à l’exception des modèles quadruple vidéo), grâce au kit DRMVACU-S.

Applications
Quel que soit le modèle adapté à votre application, vous pouvez être assuré que nos algorithmes de compression hautement efficaces généreront un affichage de grande qualité, avec une grande fluidité d’image. Il est possible d’utiliser ces prolongateurs dans différentes applications :
      - affichage dynamique,
      - écrans tactiles,
      - points de vente,
      - industrie,
      - agroalimentaire et même
      - aéroports.
Vous pouvez également l’utiliser quand vous devez séparer votre ordinateur du poste utilisateur sans pour autant perdre en qualité vidéo.

Résolution maximale — 1 920 x 1 200 à 60 Hz ;
1 280 x 1 024 à 75 Hz, couleurs codées sur 24 bits
Distance maximale —
Sur câble CAT5, CAT5e, CAT6, CAT7 : 125 m sur paires 0,5 mm (24 AWG) ;
60 m sur paires 0,4 mm (26 AWG)
Connecteurs sur boîtiers locaux —
ACS4001A-R2 : 2 DVI-I F, 2 USB Type B F (clavier/souris),
1 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
ACS4022A-R2 : 2 DVI-I F, 2 USB Type B F (clavier/souris),
1 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
1 DB9 M (RS-232 à 19,2 kbits/s, 6 circuits), 2 prise jacks audio 3,5 mm ;
ACS4002A-R2, ACS4201A-R2 : 2 DVI-I F, 2 USB Type B F (clavier/souris + USB 2.0),
2 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
ACS4222A-R2 : 2 DVI-I F, 2 USB Type B F (clavier/souris + USB 2.0),
2 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
1 mini-DIN 8 points (RS-232 à 19,2 kbits/s, RX/TX/SGnd sans supervision, et audio) ;
ACS4204A-R2 : 4 DVI-I F, 2 USB Type B F (clavier/souris),
2 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
ACS4422A-R2 : 4 entrées DVI-I F, 4 sorties DVI-I F, 1 entrée USB Type B femelle,
1 mini-DIN 8 (entrée RS-232 et audio), 1 mini-DIN 6 (clavier/souris via cordon en Y),
4 RJ-45 (interconnexion , 1 IEC320 (alimentation) ;
ACS4442A-R2 : 4 entrées DVI-I F, 4 sorties DVI-I F, 2 entrées USB Type B femelles,
1 mini-DIN 8 (entrée RS-232 et audio), 1 mini-DIN 6 (clavier/souris via cordon en Y),
5 RJ-45 (interconnexion), 1 IEC320 (alimentation)
Connecteurs sur boîtiers distants —
ACS4001A-R2 :1 DVI-I F, 2 USB Type A femelles (HID),
1 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
ACS4022A-R2 : 1 DVI-I F, 2 USB Type A femelles (HID),
1 RJ-45 (interconnexion), 1 prise canon (alimentation),
1 DB9 M (RS-232 jusqu’à 19,2 kbits/s), 2 prises jack audio 3,5 mm ;
ACS4002A-R2 : 1 DVI-I F, 2 USB Type A F HID, 4 USB Type A femelles (USB 2.0),
2 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
ACS4201A-R2 : 2 DVI-I F, 2 USB Type A femelles (HID),
2 RJ-45 (interconnexion), 1 prise canon (alimentation) ;
ACS4222A-R2 : 2 DVI-I F, 2 USB Type A femelles (HID),
2 RJ-45 (interconnexion), 1 prise canon (alimentation),
1 DB9 M (RS-232 19,2 kbits/s, RX/TX/SGnd sans supervision),
2 prises jack audio 3,5 mm ;
ACS4204A-R2 : 2 DVI-I F, 4 USB Type A femelles (HID),
1 USB Type A femelle programmable, 2 RJ-45 (interconnexion),
1 prise canon (alimentation) ;
ACS4422A-R2 : 4 DVI-I F, 2 USB Type A femelles, 2 mini-DIN 6 (clavier/souris),
2 prises jack audio 3,5 mm, 1 DB9 M (RS-232 avec Rx/Tx/SGnd sans supervision),
4 RJ-45 (interconnexion), 1 IEC320 (alimentation) ;
ACS4442A-R2 : 4 DVI-I F, 2 USB Type A femelles (HID), 4 USB Type A (USB 2.0),
2 mini-DIN 6 (clavier/souris), 2 prises jack audio 3,5 mm, 1 DB9 M (RS-232 Tx/Rx/SGnd),
5 RJ-45 (interconnexion), 1 IEC320 (alimentation)
Alimentation —
Sur boîtiers distants ACS40xxA-R2/ACS42xxA-R2 :
adaptateur externe 90–240 Vca, 47–63 Hz, avec prise IEC-320 et cordon secteur
sur boîtiers locaux et distants ACS44x2A-R2 : alimentation interne 90–240 Vca, 47–63 Hz
Taille —
ACS4001A-R2 : H 2,9 x L 10,3 x P 14,3 cm ;
ACS4022A-R2/ACS4004A-R2/ACS4201A-R2 et ACS4222A-R2 :
H 4,3 x L 10,3 x P 14,3 cm ;
ACS44x2A-R2 : H 4,3 x L 41,2 x P 14,3 cm

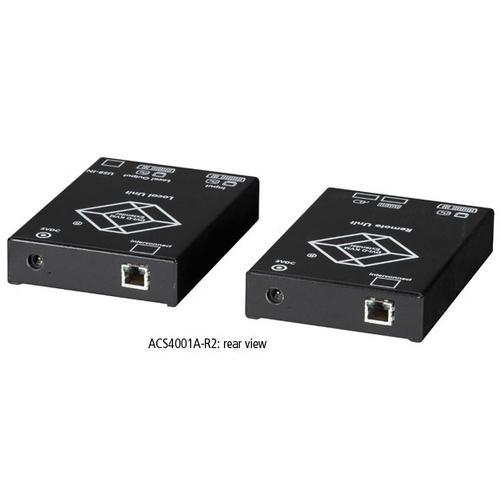

ACS4001A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
Câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Manuel utilisateur (installation rapide)

ACS4002A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
Câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Manuel utilisateur (installation rapide)

ACS4004A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
Câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Manuel utilisateur (installation rapide)

ACS4022A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
Câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
(2) Câble audio (1,8m, fiches stéréo de 3,5mm)
Câble série 1,8m (DB9 M/F)
Manuel utilisateur (installation rapide)

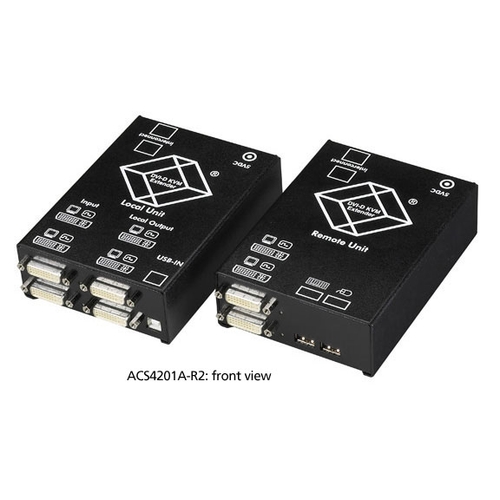

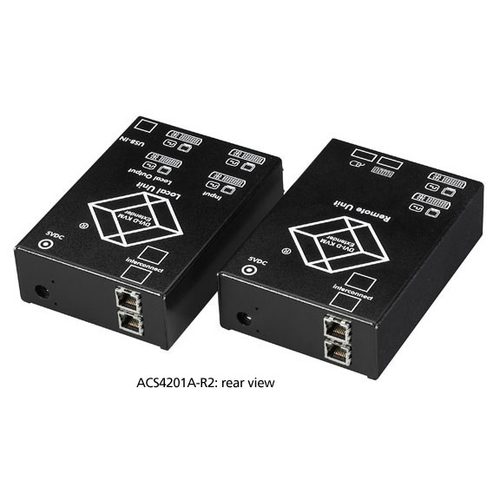

ACS4201A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
(2) câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Manuel utilisateur (installation rapide)

ACS4204A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
(2) câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Manuel utilisateur (installation rapide)


ACS4222A-R2
Unité locale
Unité distante
(2) alimentations universelles
(2) cordons d’alimentation
(2) câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Câble combiné série/audio (1,8m) miniDIN8 mâle vers 2x fiches stéréo 3,5mm et femelle DB9
Manuel utilisateur (installation rapide)

ACS4422A-R2
Unité locale
Unité distante
(2) cordons d’alimentation
Câble Y PS/2
(4) câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Câble combiné série/audio (1,8m) miniDIN8 mâle vers 2x fiches stéréo 3,5mm et femelle DB9
Manuel utilisateur (installation rapide)

ACS4442A-R2
Unité locale
Unité distante
(2) cordons d’alimentation
Câble Y PS/2
(4) câble vidéo DVI-D (1,8m) (DVI-D mâle/mâle)
Câble USB (1,8m) (USB type A vers type B)
Câble combiné série/audio (1,8m) miniDIN8 mâle vers 2x fiches stéréo 3,5mm et femelle DB9
Manuel utilisateur (installation rapide)
