Technologie G.703

• Excellent rapport prix/performances.
• Disponible en version version G.703 non tramé ou tramé (G.704).
• Existe en version rackable, pour les sites de plus grande taille.
• Facile à configurer à l'aide d’un jeu de minirupteurs et de cavaliers.

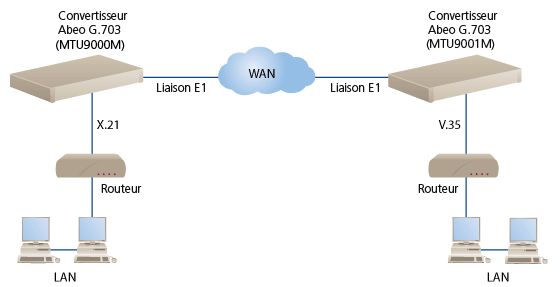

Application typique de lien G.703 entre deux routeurs

L’installation d’une ligne G.703 a toujours été synonyme de grosses dépenses initiales. Les cartes d’interface pour routeurs de marque coûtent souvent plus de 1000 euros. Toutefois, les interfaces plus courantes, comme X.21, V.35, RS-449 (V.36) ou RS-530, sont bien plus économiques. En effet, les composants nécessaires à la fabrication des interfaces X.21 ont un coût de revient bien inférieur à celui des circuits G.703.

La plupart des opérateurs télécoms fournissent une terminaison WAN via une interface G.703. En Europe, ces services sont présentés à l’utilisateur en tant que liaison G.703 E1 sous deux formes : sur une paire de connecteurs coax BNC (mode asymétrique 75 ohms) ou sur un connecteur RJ-45 ou RJ-48C (symétrique 120 ohms).

Le débit des données est généralement de 2,048 Mbits/s ou de n x 64 kbits/s jusqu’à 1,984 Mbits/s. La solution la plus économique consiste à acheter un routeur avec une interface série standard, comme X.21 ou V.35, et un convertisseur BLACK BOX® G.703↔X.21. Cette combinaison apportera à votre réseau WAN la connexion G.703 voulue et le routeur disposera de l’interface série nécessaire à son bon fonctionnement. Vous pouvez réaliser ainsi d’importantes économies.

Le convertisseur d’interface de base convertit le G.703 vers une ou plusieurs autres interfaces (X.21, V.35, RS-449 et RS-530). Black Box propose deux gammes différentes de convertisseurs G.703 : l’une gère le G.703 non tramé, l’autre le G.703 tramé et le G.704. Les premiers convertisseurs offrent une conversion totale des données à 2,048 Mbits/s. Ils sont adaptés aux circuits non tramés, tels que l’E1 Clear Channel. Les convertisseurs pour G.703 tramé acceptent les services/circuits G.704 avec des débits compris entre un seul intervalle de temps (IT) à 64 kbits/s et 1,984 Mbit/s pour la totalité des 31 IT disponibles (tous les débits multiples de 64 kbits/s compris entre ces deux valeurs sont permis).

Tous les convertisseurs tramés ont des fonctions de contrôle d’erreur CRC-4 (vérification d’erreurs élémentaire sur service tramé), d’inversion de données et d’horloge. Ils permettent à l’utilisateur de synchroniser chaque appareil en horloge maître ou esclave. Tous les convertisseurs se connectent sur une ligne symétrique (RJ-45) ou coaxiale (paire de BNC). Ils sont tous alimentés sur le secteur mais certains acceptent une alimentation sur courant continu (batterie -48 Vcc) idéale pour les salles d’autocommutateurs.

Certains modèles sont adminsitrables par SNMP (Simple Network Management Protocol) : l’utilisateur peut surveiller à distance la qualité de la connexion. Pour les sites étendus où plusieurs connexions sont nécessaires, Black Box propose une gamme de solutions en châssis 19", avec plusieurs options d’alimentation et certaines fonctions d’administration SNMP.

La plupart des convertisseurs se règlent à l’aide de minirupteurs et de cavaliers. Certains sont même configurables depuis une console asynchrone type VT100. Pour obtenir de l’aide pour la configuration ou si vous souhaitez que Black Box pré-configure vos convertisseurs, n’hésitez pas à nous contacter.

De même, si vous cherchez un convertisseur non standard, contactez-nous et nous vous proposerons un devis.
