Indice de protection (IP)

La technologie Ethernet est arrivée dans l’atelier de fabrication. Auparavant limitée aux réseaux de bureaux, Ethernet a aussi prouvé qu’il s’agit d’une solide alternative aux interfaces RS-232, 422/V11 ou RS-485 qui étaient traditionnellement utilisées avec les équipements industriels tels que les automates programmables. Ethernet apporte vitesse, polyvalence et réduction de coûts dans les environnements industriels.


Indice de protection

En milieu industriel, les exigences sont différentes de celles rencontrées dans les bureaux et nombreux standards industriels ont vu le jour. La classification IP (protection-étanchéité) est la plus couramment appliquée. Mise au point par le CENELEC (Comité européen de normalisation électrotechnique), elle permet d’évaluer les performances d’une enceinte en matière de protection contre les risques liés à l’environnement.


Deux ou trois chiffres

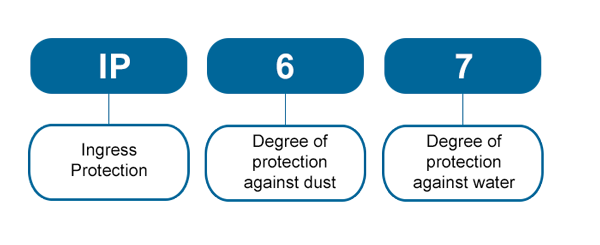

Une classification IP comprend deux ou trois chiffres. Le premier spécifie la protection contre les objets et matières solides. Le deuxième détermine la protection contre les liquides et le troisième, souvent omis, fait référence à la protection contre les impacts mécaniques.



Premier chiffre IP

  1. Aucune protection
  2. Protection contre les corps étrangers d’au moins 50 millimètres
  3. Protection contre les corps étrangers jusqu’à 12 millimètres
  4. Protection contre les corps étrangers de plus de 2,5 millimètres
  5. Protection contre les corps étrangers de plus de 1 millimètre
  6. Protection contre la poussière, captage limité
  7. Protection totale contre la poussière, étanche à la poussière

Deuxième chiffre IP

  1. Aucune protection
  2. Protection contre les pulvérisations verticales d’eau et la condensation
  3. Protection contre les pulvérisations directes d’eau jusqu’à un angle de 15° par rapport à la verticale
  4. Protection contre les pulvérisations directes d’eau jusqu’à un angle de 60° par rapport à la verticale
  5. Protection contre les projections d’eau provenant de toutes les directions
  6. Protection contre les jets d’eau à faible pression provenant de toutes les directions
  7. Protection totale contre les jets d’eau haute pression
  8. Protection contre une immersion temporaire jusqu’à 1 mètre d’eau
  9. Protection contre une immersion prolongée sous pression

Troisième chiffre IP

  1. Aucune protection
  2. Protection contre des impacts de 0,225 joule (masse de 150 grammes tombant d’une hauteur de 15 centimètres)
  3. Protection contre des impacts de 0,375 joule (masse de 250 grammes tombant d’une hauteur de 15 centimètres)
  4. Protection contre des impacts de 0,5 joule (masse de 250 grammes tombant d’une hauteur de 20 centimètres)
  5. Protection contre des impacts de 2 joules (masse de 500 grammes tombant d’une hauteur de 40 centimètres)
  6. Protection contre des impacts de 6 joules (masse de 1,5 kg tombant d’une hauteur de 40 centimètres)
  7. Protection contre des impacts de 20 joules (masse de 5 kg tombant d’une hauteur de 40 centimètres)

Un connecteur portant l’indice de protection IP67 est totalement protégé de la poussière et étanche à l’eau, pour une immersion dans une hauteur d’eau de 15 cm à 1 m pendant une durée n’excédant pas 30 minutes.
